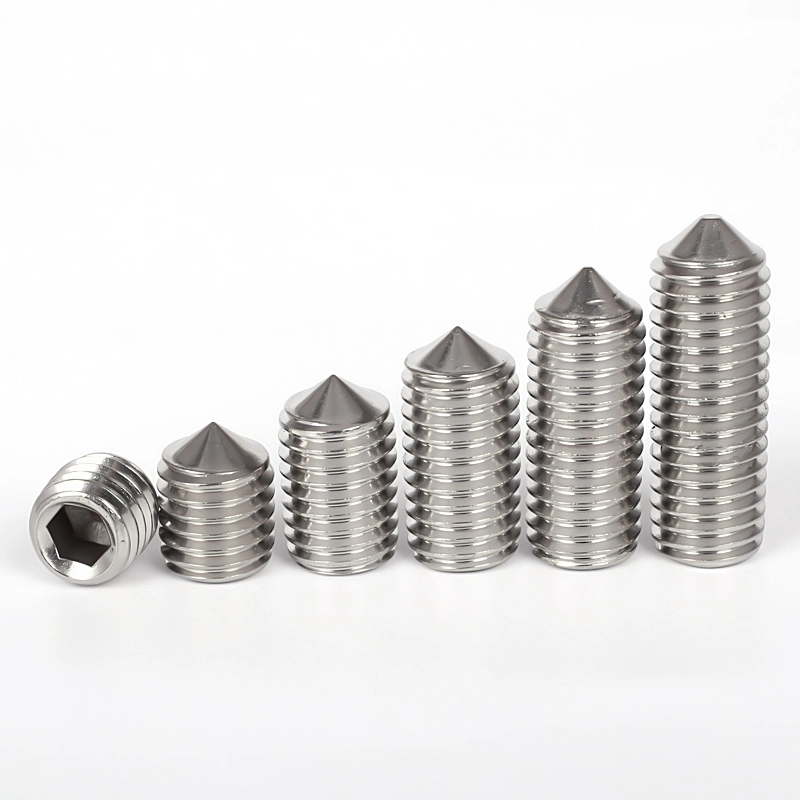

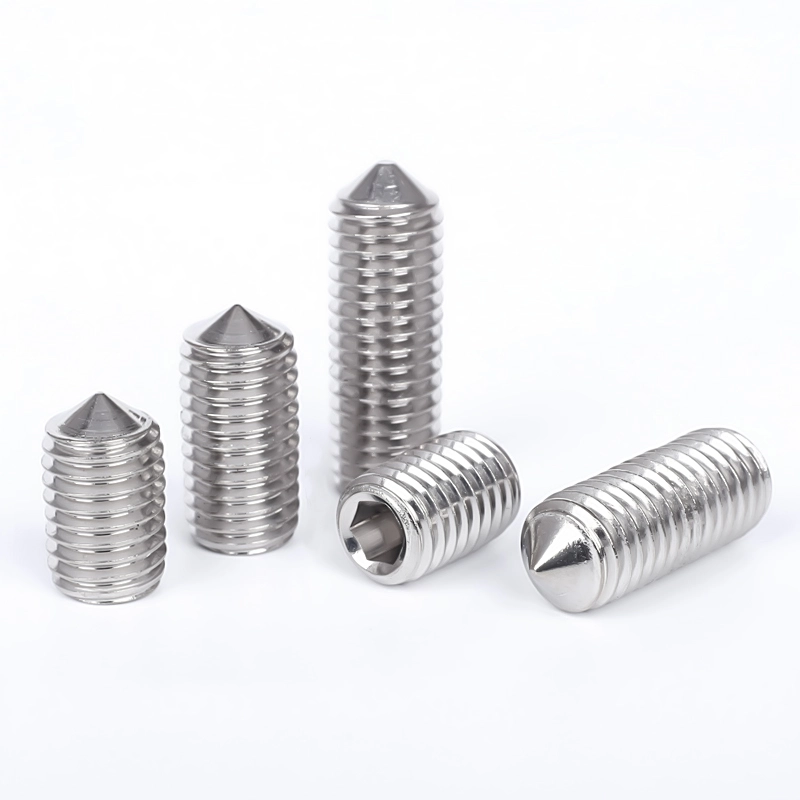

Stainless Steel DIN 914 Cone Point Set Meneng

The Stainless Steel DIN 914 Cone Point Set Screw sing diwenehake dening Pabrik Wanluo minangka komponen pengikat heksagonal tanpa kepala presisi dhuwur standar Jerman. Iki dirancang khusus kanggo posisi sumbu mekanik lan skenario ngunci anti-rotasi, lan kalebu pengikat mandeg wates sing didhelikake sing digunakake ing perakitan peralatan presisi. Boten kados logika desain DIN913 flat-rampung ngunci ngawut-awut sing gumantung ing watesan saka kontak bidang, produk iki adopts 90 ° struktur conthong tip tepat, nampilaken titik-kaya interlocking ngunci, lan dirancang khusus kanggo fiksasi anti-slip saka shafts bunder lan bagean puteran.

Kirim Pitakonan

Product Description

Pabrik Wanluo langsung-sale Stainless Steel DIN 914 Cone Point Set Screw. Mesin kabeh nganggo struktur terpadu tanpa kepala. Sawise instalasi, bisa rampung didhelikake ing workpiece, tanpa struktur protruding, lan ora bakal ngganggu operasi saka peralatan, ngusapake komponen, utawa struktur katon.

Kenapa milih?

Produk kasebut diprodhuksi kanthi lengkap karo toleransi standar industri Jerman. Iki dibentuk liwat tempa kadhemen presisi dhuwur lan perawatan hardening terpadu. Kekerasan sakabèhé dhuwur lan tingkat deformasi banget kurang. Tembok njero bolongan heksagonal internal standar lancar lan biasa, cocog kanggo alat heksagonal internal sing presisi. Bisa tahan ngunci torsi dhuwur lan ora rawan retak utawa slip. Profil waos full-threaded metrik sing digulung iku kandhel lan seragam. Keterlibatan benang lancar lan posisine pas. Digabungake karo tip conthong dhuwur-kaku, bisa kuwat cokotan menyang recess posisi saka workpiece, dhasar mecahaken bentet umum kayata pamindahan awak poros, loosening komponen, lan Gagal posisi sak operasi long-term peralatan. Cocog kanggo macem-macem kahanan kerja mekanik sing mbutuhake kalibrasi sing tepat lan posisi stabil jangka panjang.

Aplikasi produk

1. Posisi anti-rotasi poros transmisi lan poros puteran

Kita Stainless Steel DIN 914 Cone Point Set Screw digunakake digunakake kanggo fiksasi circumferential saka macem-macem shafts transmisi mechanical, shafts inti, lan komponen rod babak. Kanthi nggunakake tip conthong kanggo cokotan menyang titik cekung prasetel ing awak batang, posisi ngunci kaku kawangun, nyegah poros saka puteran, owah-owahan, utawa nyimpang ing amba sak operasi peralatan, mesthekake akurasi operasi stabil saka struktur transmisi.

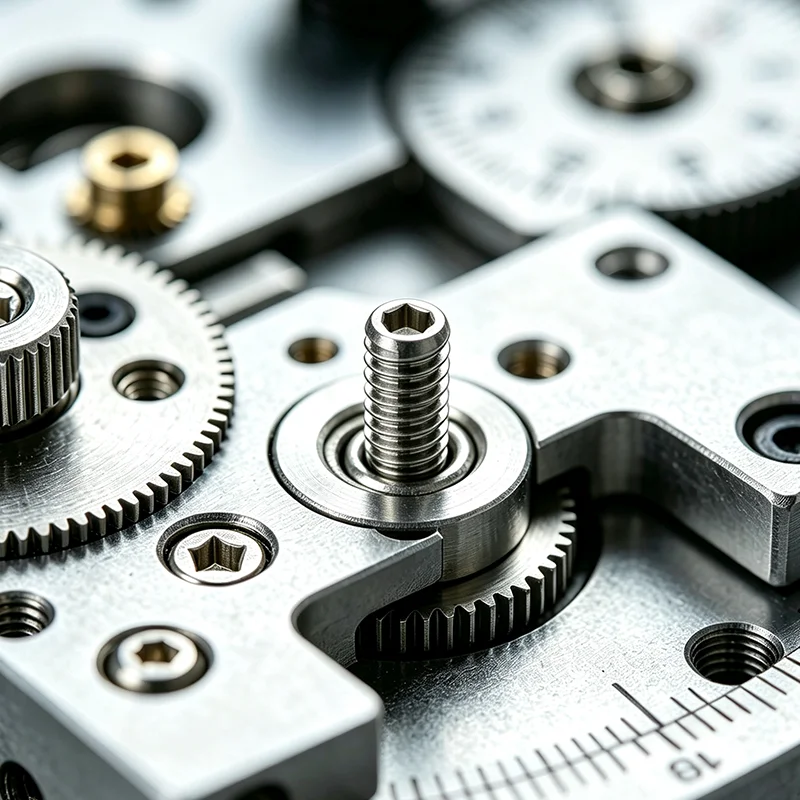

2. Ngunci lan ndandani gir, sprockets, lan gembong sinkron

Cocog kanggo ngunci lan fiksasi gear, sprockets, gembong sinkron, lan awak poros, ngganti mekanisme watesan prasaja tradisional. Kanthi njupuk kauntungan saka kauntungan nresep titik tetep saka mburi conthong, iku ngalangi awak wheel saka loosening utawa owah-owahan sak rotasi-kacepetan dhuwur, njupuk akurasi cocog saka sistem transmisi daya.

3. Watesan lan kalibrasi bantalan lan komponen presisi

Digunakake kanggo mbatesi sumbu lan kalibrasi bantalan, bushing, lan komponen perkakas presisi. Struktur sing didhelikake tanpa sirah ora ngenggoni ruang perakitan lan bisa ngontrol kesenjangan instalasi komponen kanthi tepat, entuk keselarasan perakitan tingkat mikrometer, cocog kanggo syarat perakitan peralatan otomatisasi tliti, instrumen, lan perkakas.

4. Fine-tuning fiksasi saka struktur mechanical cilik

Bisa digunakake kanggo ngunci fine-tuning saka macem-macem pigura luwes, pamblokiran posisi, lan komponen gerakan cilik. Ndhukung loosening, repositioning, lan relocking bola-bali, cocok kanggo skenario pangaturan sing kerep kayata debugging peralatan, pangaturan mikro kahanan kerja, lan kalibrasi presisi biasa.

Fitur Geometri Komponen & Metodologi Fabrikasi Custom

DIN 914 kerucut titik grub ngawut-awut nganggo tliti dhuwur kadhemen forging terpadu lan proses perawatan hardening integral, karo kontrol toleransi industri ketat kanggo dimensi sakabèhé. Soket hex internal standar dibentuk kanthi tembok jero sing mulus, pas karo kunci Allen sing presisi, ndhukung kunci torsi dhuwur tanpa alat slip utawa soket ambruk. Ujung kerucut 90 ° sing dipoles kanthi tepat duwe taper seragam lan kekerasan sing dhuwur, bisa nyepetake titik cekung ing posisi logam tanpa rusak utawa deformasi, nyadari posisi tetep nol-slip. Utas metrik standar bagean lengkap digulung kanthi profil waos sing kandhel lan rapi, njamin screwing lancar, stroke ngunci akurat lan pas benang sing ketat, cocog kanggo pangaturan sing kerep lan kahanan kerja geter jangka panjang. Kasedhiya ing baja tahan karat premium lan kelas baja paduan kanthi kekuatan dhuwur, sekrup menehi kekerasan banget, tahan tekanan lan tahan korosi, njaga akurasi posisi sing stabil ing macem-macem lingkungan perakitan mekanik.

Parameter produk

Parameter Item	Spesifikasi Detail
Jeneng produk	DIN 914 Cone Point Set Meneng, Headless Hex Socket Grub Screw
Standar Eksekutif	DIN 914, ISO 4027, Standar GB, Ukuran Non-standar Kustom
Materi sing kasedhiya	Baja Tahan Karat 304, 316L, Baja Paduan Kekuatan Tinggi Kelas 12,9, Baja Karbon
Ukuran Range	M2-M16 ukuran metrik standar lengkap, spesifikasi ultra-short/ultra-dawa khusus
Tipe Struktur	Desain tanpa sirah, titik kerucut standar 90 °, drive hex internal
Tipe Drive	Soket hex internal presisi, kompatibel karo tombol Allen standar
Fitur Utas	Utas metrik lengkap, presisi toleransi sing dhuwur, pangaturan teleskopik sing lancar
Perawatan lumahing	Pickling & passivation / Oksida ireng / Dilapisi seng, finish presisi tanpa burr
Sifat Mekanik	Kekerasan tip dhuwur, kekuwatan cokotan sing kuat, anti-rotasi, loosening anti-getaran, posisi sing stabil
Metode Packaging	Tas jero sing tahan kelembapan + karton ekspor, pallet packing kanggo pesenan akeh
Layanan Penyetor	Pasokan akeh titik, kustomisasi non-standar, pengadaan pengikat siji-mandeg

Stainless Steel Din 914 Cone Point Set Screw

Utas Screw d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	Pitch		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_t	maks		-	-	-	-	-	-	-	-	1.5
d_t	min		-	-	-	-	-	-	-	-	0.9
e	min		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	Ukuran Nominal		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	maks		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	min		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	min	cendhak	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	min	dawa	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^②	Ukuran Nominal		2	2.5	2.5	2.5	3	3	4	5	6

Utas Screw d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Pitch		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_t	maks		2	2.5	3	4	4	5	5	6	6
d_t	min		1.4	1.9	2.4	3.25	3.25	4.25	4.25	5.25	5.25
e	min		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	Ukuran Nominal		4	5	6	6	8	10	10	12	12
	maks		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	min		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	min	cendhak	3	4	4.5	5.6	6.4	7.2	8	9	10
t	min	dawa	5	6	8	9	10	11	12	13.5	15
L₀^②	Ukuran Nominal		8	10	12	12	16	18	18	25	25

Keunggulan Fungsional & Aplikasi On-Site Tugas Berat

1. Profesional 90 ° desain cokotan titik conthong formulir ditempelake ngunci karo workpiece ngadu posisi, ngasilaken gesekan anti-rotasi kuwat, rampung mecahaken masalah rotasi lan pamindahan saka batang lan pindah bagean ing operasi kacepetan dhuwur lan kahanan geter.

2. Instalasi sing didhelikake tanpa kepala lengkap entuk protrusi permukaan nol, ora ana gangguan struktural karo bagean sing obah, kanthi sampurna adaptasi karo struktur mekanik kompak lan papan perakitan sing dibuwang tanpa mengaruhi operasi peralatan lan katon rata.

3. High-atose conthong tip lan struktur sekrup terpadu nolak tip bejat lan ewah-ewahan bentuk sak dhuwur-torque ngunci, njupuk long-term stabil posisi cokotan lan nemen Ngapikake peralatan Déwan stabilitas lan safety.

4. Precision standar thread cocog ndhukung fleksibel mikro-imbuhan lan bola-bali disassembly, trep kanggo peralatan debugging, posisi kalibrasi lan pangopènan saben dina, karo kinerja fastening awet lan dipercaya.

5. Solusi materi sing macem-macem nyakup macem-macem skenario aplikasi: 12.9 baja berkekuatan dhuwur kanggo posisi mekanik sing abot, lan baja tahan karat kanggo peralatan lingkungan anti-karat lan lembab, akeh ditrapake kanggo industri mesin, cetakan, otomatisasi lan instrumentasi.

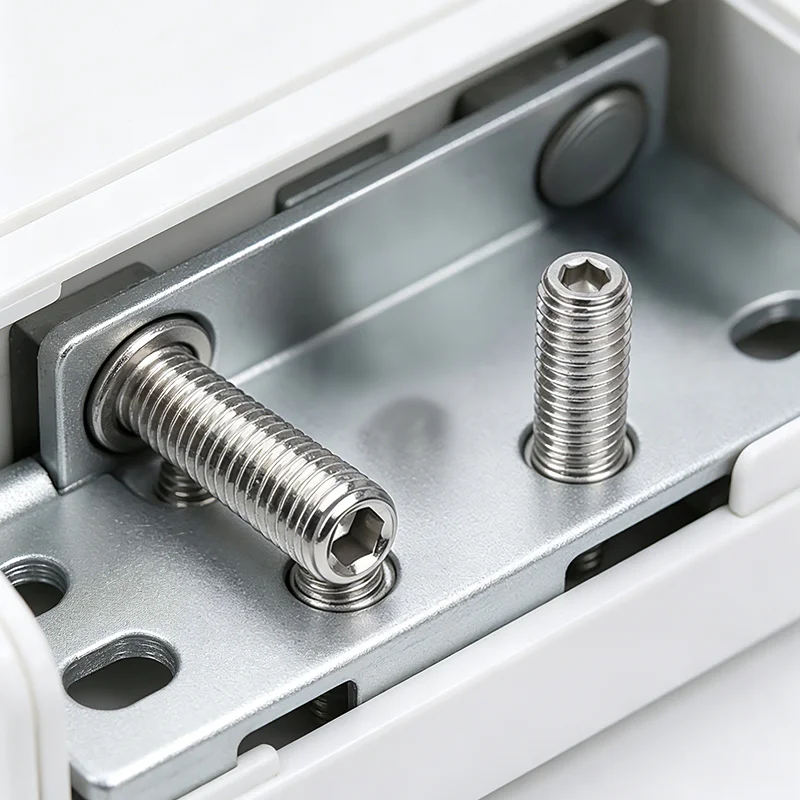

Stainless Steel Din 914 Cone Point Set Screw

Cathetan kanggo Manungsa waé

1. Iku dirancang kanggo pas bolongan posisi tartamtu lan nglarang wuta mencet lan ngunci hard. Sekrup Set Titik Kerucut Stainless Steel DIN 914 entuk posisi kanthi nresep ing depresi prasetel ing bolongan sing wis ditemtokake. Dilarang banget ngunci kanthi kuat ing permukaan poros sing mulus tanpa bolongan posisi. Iki bisa nyebabake pucuk kerucut pecah, lumahing poros bakal digores, posisi dadi slip, lan gagal entuk efek anti-torsion sing stabil.

2. Sampeyan kudu diinstal kanthi nggunakake alat presisi standar: Sajrone instalasi, kunci soket hex standar sing cocog karo ukuran sing bener kudu digunakake. Dilarang banget nggunakake alat sing ora standar utawa lungse supaya alat kasebut ora slip nalika ngunci lan bolongan njero dibunderake, sing bisa nyebabake sekrup macet, nggawe disassembly angel.

3. Ngontrol pasukan ngunci supaya karusakan kakehan: Nalika ngunci karo torsi dhuwur, pasukan kudu Applied roto-roto. Kenceng banget kuwat bakal nimbulaké tip conthong kanggo break lan bolongan posisi kanggo deform, ngrusak akurasi Déwan lan mengaruhi stabilitas saka peralatan kang operasi sakteruse.

4. Beda kahanan kerja lan pilih bahan sing cocog: Kanggo mesin njero ruangan biasa, model baja campuran bisa dipilih kanggo nambah kekerasan. Kanggo lingkungan sing lembab, njaba ruangan, utawa korosif, bahan stainless steel kudu digunakake kanggo nyegah kunci gagal amarga oksidasi jangka panjang lan karat lan nggawe angel dibongkar.

5. Ajeg mriksa status ngunci ing skenario pangaturan Kerep: Kanggo TCTerms peralatan sing kudu bola-bali diatur lan tundhuk getaran long-term, kir biasa ing status ngunci perlu. Sekrup sing longgar kudu diencengi kanthi cepet kanggo nyegah pamindahan mikro kumulatif sing disebabake geter jangka panjang, sing bisa mengaruhi akurasi peralatan.

6. Aja ngganti kanggo mbukak-prewangan ngawut-awut Ngunci: Produk iki posisi tliti lan matesi aksesoris. Fungsi inti yaiku anti-torsion, posisi, lan penyesuaian sing apik. Iku ora bisa digunakake minangka mbukak-prewangan, tension, utawa nyukur sekrup ngunci utama. Aja overloading kanggo nyegah breakage lan gagal.
