Clevis Pin kanggo Sambungan Mekanik

Pin Clevis iki kanggo Sambungan Mekanik, langsung didol dening Pabrik Wanluo, minangka komponen sambungan movable silinder standar industri. Utamane digunakake kanggo skenario perakitan dinamis sing nglibatake engsel mekanik, sendi rotary, lan struktur obah sing fleksibel saka batang penghubung. Ora kaya pin tetep ing pasar sing mung digunakake kanggo posisi sing tepat statis, produk iki dirancang kanthi sambungan movable dinamis minangka tujuan inti, khusus diadaptasi kanggo macem-macem joints mechanical sing mbutuhake rotasi reciprocating, swinging sudut, lan mbukak lan nutup fleksibel.

Kirim Pitakonan

Product Description

Nalika Pabrik Wanluo manufaktur Clevis Pins kanggo sambungan mechanical, iku adopts struktur terpadu saka sirah warata lan liwat-bolongan ing mburi buntut. Digabungake karo pin pamisah, bisa entuk ngunci pindho. Déwan punika prasaja, rotasi Gamelan, lan bisa nyegah loosening lan pamindahan sak gerakan terus saka peralatan. Iki ditrapake sacara wiyar kanggo perakitan standar struktur transmisi mekanik, komponen sasis kendaraan, peralatan hidrolik, lan macem-macem komponen sing bisa dipindhah.

titik sade diferensial

1. Fokus ing sambungan aktivitas dinamis, cocok kanggo kahanan kerja dinamis tinimbang posisi statis.

2. Watesan sirah sing rata lan ngunci bolongan buntut, nyedhiyakake proteksi anti-slip dual kanggo safety sing luwih gedhe.

3. Kompatibel karo struktur garpu, nawakake daya adaptasi sing luwih kuat lan toleransi perakitan sing luwih dhuwur.

4. struktur prasaja lan awet, karo nyandhang long-term ngisor lan luh.

5. Versatile banget, cocok kanggo panggantos standar saka macem-macem peralatan industri.

Fitur Struktural & Teknologi Manufaktur

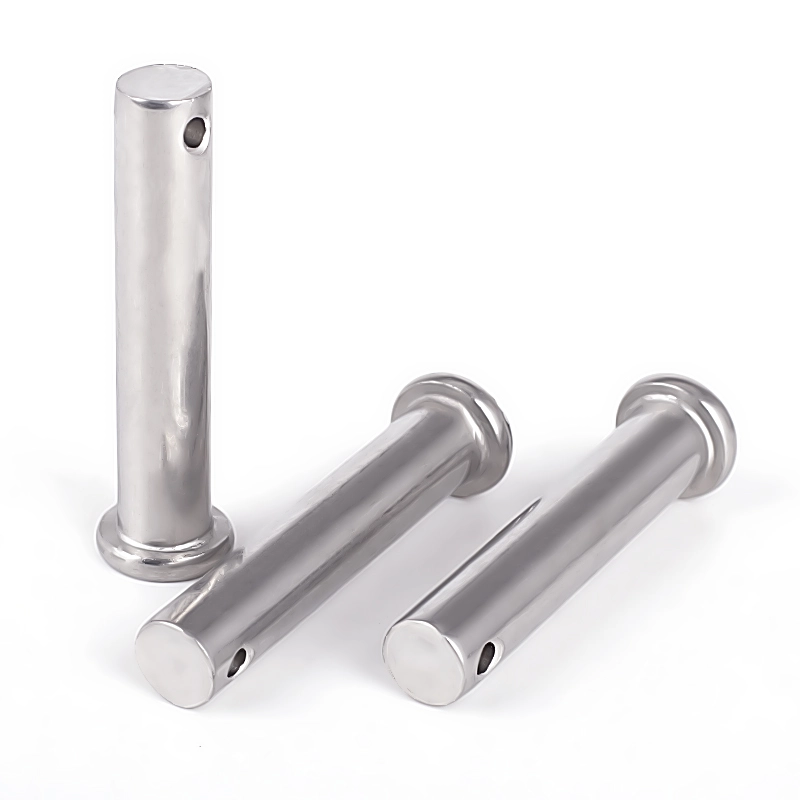

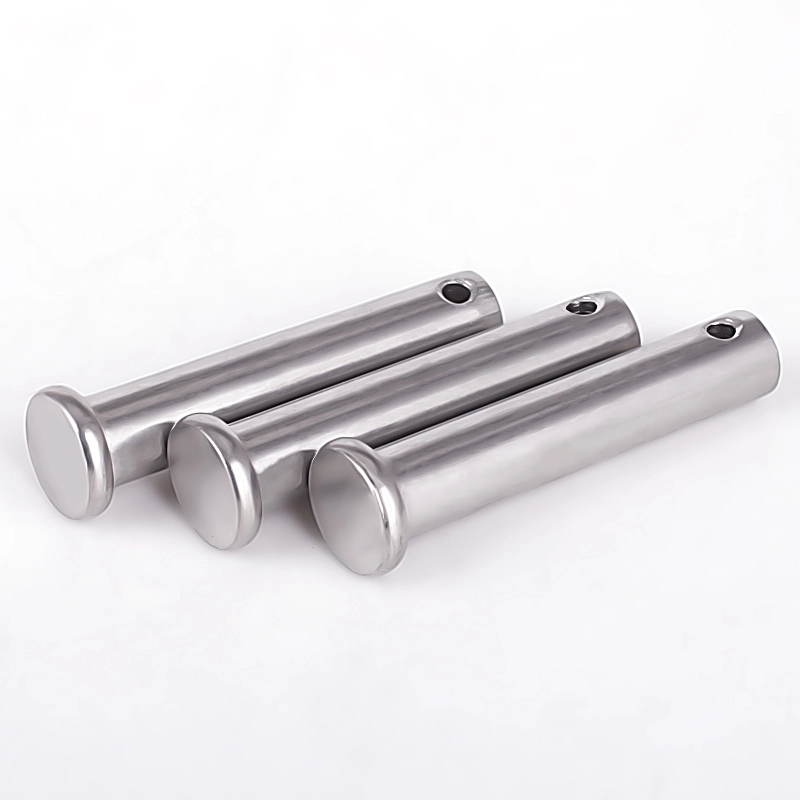

Clevis Pin kanggo Sambungan Mechanical siji-Piece tliti judhul kadhemen lan centerless proses mbentuk mecah, dumadi saka sirah watesan babak warata, Gamelan ngalangi awak pin silinder lan reserved bolongan pin buntut. Kepala warata sing kenthel nyedhiyakake watesan permukaan sing stabil, ngindhari awak pin kleleb menyang bolongan sing dipasang lan njamin flatness perakitan sing konsisten. Badan pin padhet integral nduweni kekakuan struktural sing dhuwur lan permukaan sing mulus, nyuda resistensi gesekan sajrone rotasi komponen lan njamin gerakan mekanik sing fleksibel lan ora dihalangi. Bolongan buntut sing dipasang kanthi tepat duwe aperture seragam lan tembok njero sing alus, cocog karo pin pamisah standar kanggo mbentuk sistem ngunci safety lengkap. Diprodhuksi saka baja karbon berkualitas tinggi, baja paduan lan bahan baja tahan karat, kabeh produk ngalami finishing sing apik, deburring lan perawatan anti-karat standar. Kontrol toleransi dimensi sing ketat njamin pas nol-jitter karo bolongan engsel standar, kanthi resistensi geser sing stabil lan tahan kesel gerakan jangka panjang, adaptasi karo kahanan kerja perakitan sing bisa dipindhah.

Parameter produk

Parameter Item	Spesifikasi Detail
Jeneng produk	Pin Clevis, Pin Clevis Kepala Datar, Pin Engsel Tipe Lubang, Pin Silinder Sambungan Bisa Dipindhah
Standar Eksekutif	DIN11023, Standar ISO, Standar GB, Standar ANSI, Ukuran Non-standar Kustom
Materi sing kasedhiya	Baja Karbon 45#, Baja Paduan 40Cr, Baja Tahan Karat 304/316
Ukuran Range	Diameter 2mm-30mm, Dawane 6mm-350mm ukuran standar lengkap, posisi bolongan pin disesuaikan & dawa
Tipe Struktur	Kepala watesan datar, awak silinder padhet, struktur ngunci safety bolongan pin buntut
Teknologi Pangolahan	Heading kadhemen presisi, grinding tanpa pusat, pengeboran presisi bolongan, pengerasan permukaan & finishing
Workpiece ditrapake	Engsel mekanik, braket clevis, batang penghubung, sasis kendaraan, sambungan hidrolik, bagian mesin teknik
Perawatan lumahing	Galvanisasi (putih/werna/ireng), hardening oksida ireng, passivation, polishing stainless steel
Sifat Mekanik	Resistance geser sing dhuwur, rotasi lancar, watesan anti-sinking, anti-drop aman, tahan lemes kanggo gerakan sing kerep.
Metode Packaging	Kothak njero anti-karat + karton ekspor, kemasan tahan kelembapan lan kejut, pallet packing kanggo pesenan akeh
Layanan Penyetor	Pasokan standar titik, kustomisasi non-standar, sumber dhukungan siji-mandeg kanthi pin pamisah

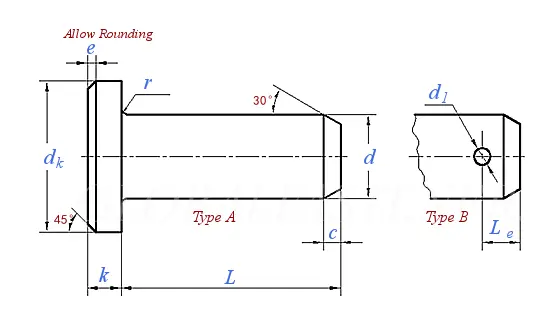

Clevis Pin For Mechanical Connection

Diameter nominal d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	maks = ukuran nominal (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	maks = ukuran nominal (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min = ukuran nominal (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maks	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maks	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Ukuran Nominal (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maks	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Kaluwihan Inti & Aplikasi Industri

1. Professional warata sirah struktur matesi èfèktif ngalangi awak pin saka kleleb lan owah-owahan sak rotasi-kacepetan dhuwur lan gerakan reciprocating, ngramut posisi Déwan stabil bagean movable lan Nyingkiri jitter mechanical lan panyimpangan sambungan.

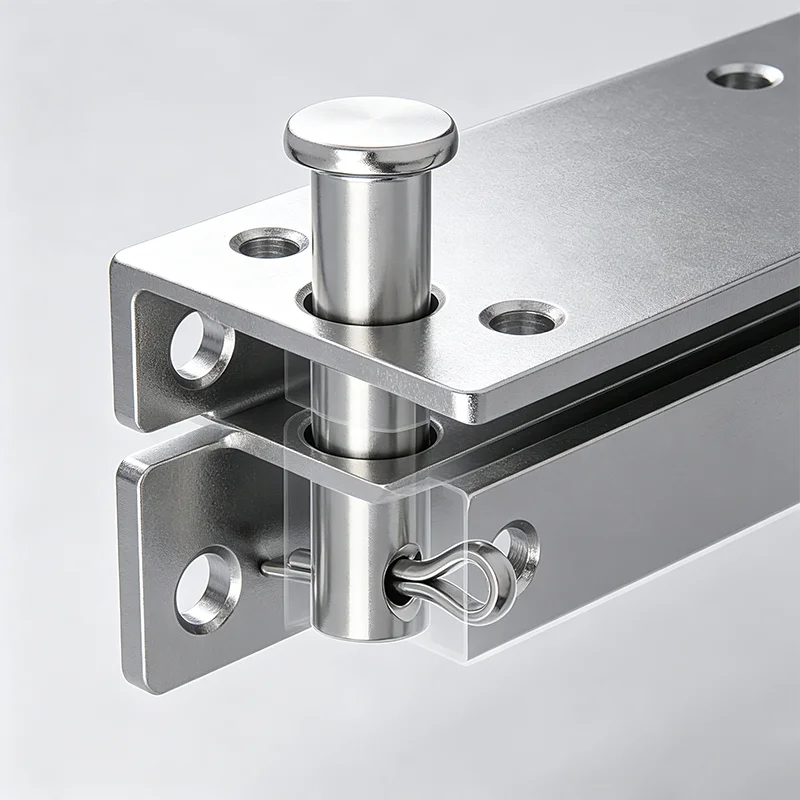

2. Desain cocog ngunci bolongan buntut, sampurna kompatibel karo pin pamisah standar. Kombinasi pin clevis lan pin pamisah mbentuk proteksi safety dual, ngrampungake risiko awak pin tiba amarga getaran mekanik lan beban impact jangka panjang.

3. Awak pin bentuke silinder Ultra-lancar nyilikake gesekan Déwan, njupuk rotasi fleksibel lan stabil saka joints nggeser lan bagean nyambungake movable. Nduwe resistance lemes gerakan sing apik banget, ora gampang macet utawa nyandhang sawise operasi sing kerep banget.

4. Kekuwatan struktur sing dhuwur lan tahan geser sing kuwat. Proses pembentukan integral sing padhet ngidini awak pin nanggung beban lateral lan ketegangan sing gedhe, adaptasi karo skenario sambungan sing bisa dipindhah tugas abot saka mesin teknik lan peralatan kendaraan.

5. Clevis Pin for Mechanical Connection duwe sawetara aplikasi sing wiyar karo pilihan materi sing macem-macem, sing akeh digunakake ing sistem sasis mobil, mesin pertanian, peralatan hidrolik, fasilitas sepur, peralatan otomasi lan macem-macem lapangan sambungan engsel mekanik.
