Pin Paralel kanggo Precision Positioning

Pin Paralel kanggo Posisi Presisi iki diprodhuksi dening Pabrik Wanluo. Uga dikenal minangka pin posisi kolom lurus, iku komponen posisi presisi dhuwur khusus sing digunakake ing sistem perakitan presisi industri. Fungsi inti beda karo fungsi ngencengi lan ngunci baut lan rivet biasa. Iku utamané serves kanggo alignment pas komponen peralatan, fiksasi anti-penyimpangan, lan kalibrasi coaxial.

Kirim Pitakonan

Product Description

Optimasi khusus wis digawe kanggo masalah kayata panyimpangan keselarasan, owah-owahan komponen, lan ora akurat koaksial sing bisa kedadeyan sajrone perakitan mekanik, ikatan cetakan, lan peralatan otomatisasi. Pabrik Wanluo wis ngembangake Pin Paralel kanggo Posisi Presisi, sing, liwat kontrol toleransi sing tepat tingkat mikrometer, nyedhiyakake posisi referensi nol pamindahan kanggo macem-macem peralatan presisi, cetakan, komponen kendaraan, lan peralatan otomatisasi.

Kaluwihan Material

Prodhuk iki diprodhuksi nggunakake proses ngecor siji-potongan silinder ngalangi terpadu, digabungake karo quenching profesional lan tempering teknologi perawatan panas. Iki entuk kekerasan struktural lan resistensi geser sing dhuwur banget, bisa nahan getaran jangka panjang lan daya tarik eksternal lateral saka peralatan, lan njaga akurasi perakitan sing stabil. Iki minangka komponen dhasar inti kanggo perakitan mekanik presisi dhuwur.

Fitur produk

1. Pure positioning fungsi eksklusif, sabenere calibrating Déwan referensi

2. Kontrol toleransi tingkat mikrometer, akurasi sakabèhé dhuwur banget

3. Sakabèhé quenching lan tempering perawatan, imbang lan kuat situs mechanical

4. Kemampuan anti-pamindahan sing kuat, stabilitas kondisi kerja sing apik

5. Versatility amba, cocok kanggo kabeh skenario saka Déwan tliti

Teknologi Manufaktur

Pin paralel nganggo siji-potongan tliti dhuwur tanpa pusat mecah lan proses perawatan panas integral. Awak kabèh iku struktur silinder sakcara karo kekandelan tembok seragam lan toleransi diameteripun njaba konsisten, éling nyenyet nul-clearance fitting karo bolongan pin. Loro-lorone ends sing sacoro apik chamfered lan lancar polesan tanpa burrs, nggampangake selipan cepet lan perakitan nalika Nyingkiri scratching bolongan workpiece. Prodhuk ngalami quenching vakum sakabèhé lan perawatan tempering suhu kurang, karo kateguhan inti dhuwur lan atose lumahing Ultra-dhuwur, èfèktif nyegah mlengkung, ewah-ewahan bentuk lan abrasion sak long-term reciprocating Déwan lan operasi mechanical. Kalibrasi dimensi kanthi tliti dhuwur njamin interchangeability sampurna saka pin standar. Digawe saka baja karbon berkualitas tinggi, baja paduan lan bahan baja tahan karat, kabeh produk tundhuk karo standar industri internasional, kanthi kinerja mekanik sing stabil lan umur layanan sing dawa, cocok kanggo skenario pencocokan industri kanthi tliti dhuwur.

Parameter produk

Parameter Item	Spesifikasi Detail
Jeneng produk	Pin Paralel, Pin Silinder Lurus, Pin Dowel, Pin Lokasi Presisi
Standar Eksekutif	DIN6325, ISO2338, GB119, Standar JIS, Ukuran Presisi Non-standar Kustom
Materi sing kasedhiya	Baja Karbon 45#, Baja Paduan 40Cr, Baja Tahan Karat 304/316, Baja SKD
Ukuran Range	Dhiameter 1.5mm-50mm, Dawane 5mm-300mm, m6/h8/h7 nilai toleransi opsional
Tipe Struktur	Silinder lurus padhet, chamfer dobel, struktur posisi presisi dhuwur
Teknologi Pangolahan	Penggilingan presisi tanpa pusat, quenching & tempering integral, pengerasan permukaan, polishing pangilon
Skenario sing ditrapake	Majelis cetakan, posisi mekanik, mbenakake peralatan, bagean otomotif, perakitan presisi otomatis
Perawatan lumahing	Pengerasan oksida ireng, perawatan minyak anti karat, polishing stainless steel alami
Sifat Mekanik	Kekerasan dhuwur, resistensi ultra-nyandhang, resistensi geser sing kuat, deformasi nol, akurasi posisi sing dhuwur
Metode Packaging	Kothak njero anti-karat + karton ekspor, kemasan tahan kelembapan lan kejut kanggo bagean presisi
Layanan Penyetor	Pasokan ukuran standar titik, kustomisasi non-standar presisi dhuwur, pencocokan pengikat siji-mandeg

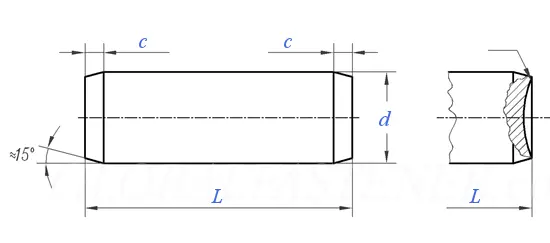

Parallel Pins For Precision Positioning

Diameter nominal d			Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
d^①	m6	maks	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	min	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	maks	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	min	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
Bobot saben 1000 produk baja≈kg			-	-	-	-	-	-	-	-	-	-

Diameter nominal d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	maks	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	min	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	maks	6	8	10	12	16	20	25	30	40	50
	h8	min	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
Bobot saben 1000 produk baja≈kg			-	-	-	-	-	-	-	-	-	-

Kaluwihan Inti & Aplikasi Industri

1. Kontrol toleransi presisi tingkat Micron kanthi straightness lan roundness banget, entuk perakitan nol-clearance kanthi presisi ultra-dhuwur. Pin Paralel kanggo Precision Positioning kanthi efektif ngilangake goyang komponen, panyimpangan posisi lan kesalahan coaxiality, ningkatake akurasi perakitan mekanik.

2. perawatan panas integral lan proses hardening lumahing endow awak pin karo atose Ultra-dhuwur lan nyandhang resistance. Bisa tahan long-term Kerep disassembly, geter lan pasukan nyukur lateral tanpa mlengkung, deformasi utawa abrasion, njupuk long-term akurasi posisi stabil.

3. Desain chamfer Gamelan pindho mburi mbisakake selipan lan instalasi cepet lan pegawe-nyimpen, Nyingkiri karusakan bolongan lan clamping stagnation sak Déwan. Lumahing lancar kanthi efektif nyuda gesekan perakitan lan nambah efisiensi produksi lan pangolahan.

4. stabilitas struktural banget lan interchangeability. Pin paralel standar kompatibel karo bolongan pin standar internasional, ndhukung panggantos universal lan perakitan kumpulan, nyuda biaya pangopènan peralatan lan panggantos bagean.

5. Pilihan bahan lan presisi macem-macem, akeh digunakake ing manufaktur cetakan, mesin otomatis, industri otomotif, peralatan aerospace, instrumen presisi listrik lan lapangan perakitan mekanik kanthi tliti dhuwur.

Parallel Pins For Precision Positioning

Evaluasi Pelanggan Nyata

Umpan balik asli saka distributor global lan panuku teknik

Pelanggan 1 | Distributor Hardware Eropa: Akurasi dimensi produk sing stabil, ukuran benang standar, perawatan permukaan anti-karat sing apik. Pesenan wadhah campuran dibungkus kanthi apik, pangiriman tepat wektu. Supplier hardware Cina jangka panjang sing dipercaya banget.

Pelanggan 2 | Kontraktor Teknik Kelautan: Produk batch lulus tes beban pihak katelu kanthi sampurna. Loro-lorone fasteners standar lan bagean CNC selaras pas karo standar Déwan situs sampurna. Tim sawise-sales responsif.

Pelanggan 3 | Procurer Industri Amerika: Rega langsung pabrik sing murah, kustomisasi logo OEM sing fleksibel. Sampurna kanggo pasar grosir industri lan konstruksi lokal, bakal nggawe pesenan akeh.
