Stainless Steel DIN 471 Circlip Eksternal

Pabrik Wanluo kualitas dhuwur Stainless Steel DIN 471 Circlip njaba diprodhuksi strictly sesuai karo standar industri DIN Jerman, gadhahanipun fasteners retaining elastis tliti dirancang khusus kanggo mbenakake poros.

Kirim Pitakonan

Product Description

Ora kaya mesin cuci sing digunakake kanggo bantalan tekanan lan anti-loosening, Stainless Steel DIN 471 External Circlip duwe struktur cincin elastis sing mbukak, khusus ditrapake ing alur bunder njaba saka poros puteran lan tetep. Kanthi shrinkage elastis sing tepat lan kinerja reset, bisa dipasang kanthi cepet menyang alur poros kanggo nyadari watesan sumbu, kanthi efektif nyegah bantalan, gear, lengen klambi lan bagean poros liyane saka sumbu geser lan tiba nalika operasi mekanik. Iki minangka pengikat standar sing penting kanggo perakitan transmisi mekanik, nampilake instalasi sing gampang, akurasi clamping sing dhuwur lan efek watesan stabil jangka panjang.

Desain Komponen Inti & Teknik Pengolahan Standar

Circlips poros eksternal DIN 471 nganggo baja musim semi berkualitas tinggi lan bahan mentah stainless steel, diproses kanthi stamping presisi terpadu, quenching integral lan perawatan panas tempering lan finishing pinggiran. Longkangan mbukak standar lan bolongan instalasi dilindhungi undhang-undhang sampurna cocog tang circlip profesional kanggo Déwan cepet lan disassembly. Ing diameteripun utama lan radian sing sabenere nyelarasake kanggo mesthekake nyenyet clamping pas karo alur poros standar, ora clamping ngeculke utawa penyimpangan tightening gedhe banget. Awak ring sakabèhé wis kekandelan seragam lan kateguhan lentur banget, karo shrinkage stabil lan kinerja reset, ora gampang kanggo gawé lemes elastis, ewah-ewahan bentuk permanen utawa fraktur sawise disassembly bola lan operasi geter long-term. Pinggir njaba tanpa burr sing lancar ngindhari bagean sing cocog, lan kekuwatan struktural sakabèhé nyukupi syarat watesan beban abot industri.

Parameter produk

Parameter Item	Spesifikasi Detail
Jeneng produk	DIN 471 Circlip njaba, Shaft Retaining Ring, Snap Ring njaba
Standar Eksekutif	DIN 471, Standar ISO, Standar GB, Ukuran Non-standar Kustom
Materi sing kasedhiya	Baja Tahan Karat 304, 316L, Baja Pegas Berkualitas Tinggi, Baja Karbon Dilapisi Seng
Ukuran Range	Diameter poros φ3mm-φ100mm ukuran standar lengkap, aperture khusus khusus & ketebalan
Tipe Struktur	Dering elastis mbukak eksternal, desain bolongan instalasi ganda, jinis clamping alur poros
Teknologi Pangolahan	Presisi stamping, perawatan panas toughening, pinggiran deburring, kalibrasi elastis
Obyek sing ditrapake	Poros puteran standar, poros gear, poros bantalan lan bagean poros silinder
Perawatan lumahing	Pickling & passivation / Zinc-plated / Oksida ireng, anti-karat & anti-karat
Sifat Mekanik	Ketangguhan elastis sing kuat, anti-kelelahan, watesan anti-gulung, kekuwatan penjepit sing stabil
Metode Packaging	Tas jero sing tahan kelembapan + karton ekspor, pallet packing kanggo pesenan akeh
Layanan Penyetor	Pasokan akeh titik, kustomisasi non-standar, pengadaan siji-mandeg campuran

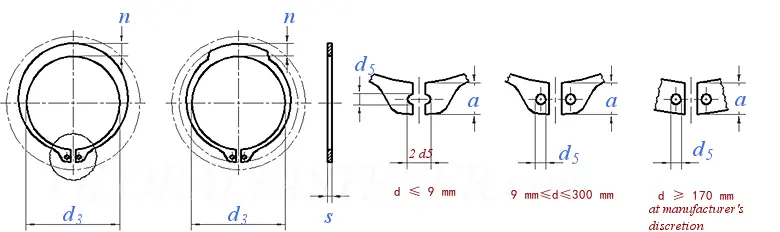

Stainless Steel Din 471 External Circlip

Diameter nominal d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	maks	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	maks	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	maks	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
saben 1000 unit ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Diameter nominal d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	maks	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	maks	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
saben 1000 unit ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Diameter nominal d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	maks	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	maks	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	maks	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
saben 1000 unit ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Diameter nominal d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	maks	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	maks	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	maks	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
saben 1000 unit ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Keuntungan Produk lan Adaptasi Kondisi Kerja Universal

1. Desain penjepit poros eksternal profesional cocog karo alur poros standar, nyediakake pasukan penjepit elastis sing seragam lan stabil, kanthi efektif mbatesi pamindahan poros bagean poros lan ngrampungake masalah komponen sing tiba amarga getaran lan rotasi peralatan.

2. Proses perawatan panas integral presisi dhuwur nyedhiyakake circlip kanthi pemulihan elastis lan kinerja anti-kelelahan. Iki njaga elastisitas sing stabil sawise ekspansi lan kontraksi bola-bali, ora ana istirahat utawa kegagalan sajrone operasi kacepetan dhuwur jangka panjang.

3. Bolongan instalasi pindho Reserved kerjo bareng karo tang circlip khusus, nyadari Déwan cepet lan disassembly, nemen Ngapikake pangopènan peralatan lan efficiency panggantos komponen, cocok kanggo kumpulan industri Déwan.

4. Rampung Gamelan tanpa burr nglindhungi poros lan bagean sing cocog saka ngeruk lan abrasi sajrone instalasi lan operasi, njamin presisi perakitan lan umur layanan komponen transmisi.

5. Pilihan perawatan materi lan permukaan macem-macem adaptasi karo lingkungan kerja sing beda-beda, akeh digunakake ing peralatan mekanik, bagean otomotif, peralatan listrik, komponen pneumatik hidrolik lan sistem transmisi otomatis.

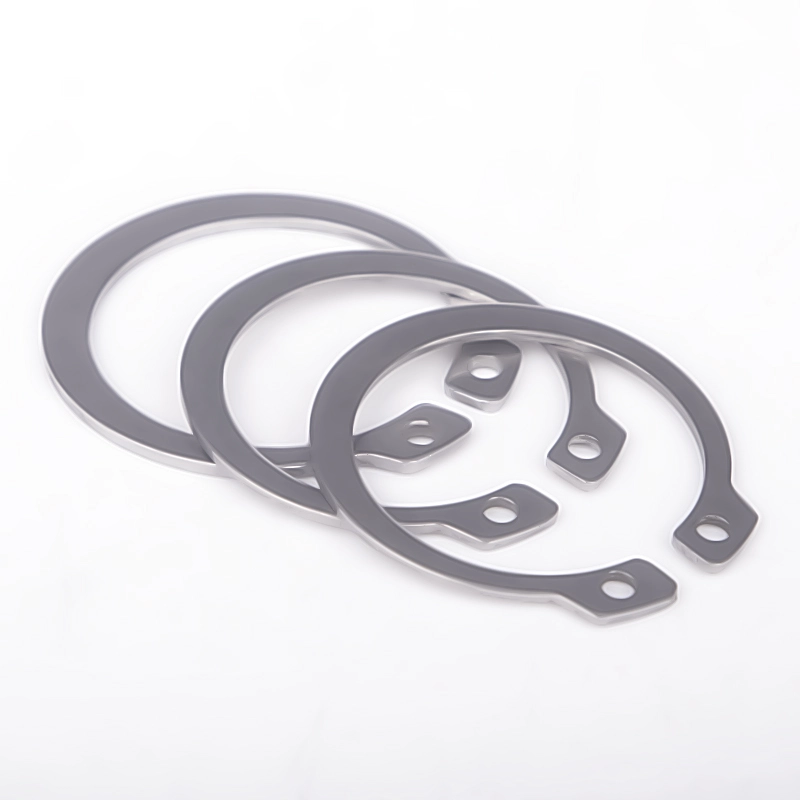

Stainless Steel Din 471 External Circlip

FAQ

Q1: Apa sing digunakake kanggo Circlip Eksternal Stainless Steel DIN 471?

A1: DIN 471 minangka circlip njaba kanggo shafts, utamané diinstal ing alur njaba saka shafts mechanical kanggo ndandani bantalan, Gir, lengen poros lan bagean liyane, nyegah sumbu ngusapake lan Mudhun, nyadari watesan pas komponen poros puteran.

Q2: Apa prabédan antarane DIN 471 (poros) lan DIN 472 (bolongan) circlips?

A2: DIN 471 minangka circlip njaba kanggo instalasi poros, clamping bunder njaba saka batang; DIN 472 minangka circlip internal kanggo instalasi bolongan, clamping tembok njero bolongan. Loro struktur kasebut ngelawan lan ora bisa diganti.

Q3: Apa circlip bakal kelangan elastisitas sawise nggunakake jangka panjang?

A3: Circlips DIN 471 kita nganggo perawatan quenching lan tempering sing ketat, kanthi kinerja elastis sing stabil lan kemampuan anti-kelelahan sing kuwat. Ing kahanan kerja standar, ora bakal longgar utawa ora sah, njamin stabilitas watesan jangka panjang.

Q4: Apa instalasi mbutuhake alat profesional?

A4: Nggih. Disaranake nggunakake tang circlip sing cocog kanggo instalasi expansion kanggo ngindhari deformasi lan fraktur gawean, mesthekake pas nyenyet lan efek matesi stabil sawise instalasi.

Q5: Sampeyan bisa ngatur circlips non-standar?

A5: Nggih. We ndhukung ngatur diameteripun njaba khusus, kekandelan, ukuran alur lan dhuwur-karat-resistance perawatan lumahing kanggo nyukupi syarat watesan komponen batang mechanical khusus.
