Stainless Steel DIN 472 Circlip Internal / Ring Penahan Lubang

Wanluo's China Stainless Steel DIN 472 Internal Circlip / Hole Retaining Ring digawe kanthi ketat miturut standar industri DIN Jerman, dadi pengikat penahan elastis profesional kanggo posisi bolongan.

Kirim Pitakonan

Product Description

Beda saka DIN 471 poros circlips njaba kanggo njaba shaft clamping, Stainless Steel DIN 472 Internal Circlip / Lubang Retaining Ring dening pabrik Wanluo fitur struktur elastis bukaan mlebu, dirancang khusus kanggo clamping lan matesi alur bolongan njero. Kanthi ekspansi elastis lan kinerja clamping sing dipercaya, dipasang ing alur bolongan presisi kanggo ndandani pin, bantalan, poros njero lan komponen sing dibangun, kanthi efektif nyegah bagean internal tiba lan pamindahan sumbu ing getaran operasi lan beban beban. Nampilake struktur kompak, presisi clamping dhuwur lan gampang dipasang, iki minangka pengikat standar inti kanggo perakitan mekanik sing dibangun lan watesan posisi bolongan presisi.

Desain Konstruksi Produk & Proses Fabrikasi Industri

Circlips bolongan internal DIN 472 nganggo baja musim semi kemurnian dhuwur lan bahan baja tahan karat premium, diproses kanthi stamping presisi terpadu, perawatan panas lan tempering sakabèhé lan trimming pinggiran sing apik. Struktur bukaan mlebu sing unik lan bolongan pemasangan simetris cocog karo tang circlip profesional kanggo instalasi lan pembongkaran ekspansi kanthi cepet. Ing njaba bunder radian lan clamping diameteripun sabenere nyelarasake kanggo entuk kontak lengkap lan nyenyet pas karo standar grooves bolongan njero, Nyingkiri ngeculke clamping, nutup kerugian utawa Mudhun. Kekandelan awak ring sakabèhé seragam karo kateguhan elastis sing apik lan tahan lemes, njaga kinerja clamping sing stabil sawise ekspansi bola-bali lan operasi siklik jangka panjang tanpa deformasi permanen utawa gagal elastis. Lumahing lancar tanpa burr kanthi efektif nglindhungi diameter njero tembok bolongan lan bagean sing dipasang kanthi presisi saka awal lan abrasi, nyukupi standar perakitan mekanik kanthi tliti dhuwur.

Parameter produk

Parameter Item	Spesifikasi Detail
Jeneng produk	DIN 472 Internal Circlip, Bolongan Retaining Ring, Internal Snap Ring
Standar Eksekutif	DIN 472, Standar ISO, Standar GB, Ukuran Non-standar Kustom
Materi sing kasedhiya	Baja Tahan Karat 304, 316L, Baja Pegas Berkualitas Tinggi, Baja Karbon Dilapisi Seng
Ukuran Range	Dhiameter bolongan φ8mm-φ100mm ukuran standar lengkap, aperture khusus khusus & ketebalan
Tipe Struktur	Ring elastis bukaan internal internal, bolongan pemasangan ganda, jinis clamping alur bolongan njero
Teknologi Pangolahan	Presisi stamping, perawatan panas toughening, pinggiran deburring, kalibrasi elastis
Obyek sing ditrapake	Lubang internal mekanik, bolongan bantalan, bolongan silinder lan posisi alur sing dipasang kanthi presisi
Perawatan lumahing	Pickling & passivation / Zinc-plated / Oksida ireng, anti-karat & anti-karat
Sifat Mekanik	Stabil elastis clamping pasukan, anti-kelelahan, anti-loosening, kinerja watesan awet
Metode Packaging	Tas jero sing tahan kelembapan + karton ekspor, pallet packing kanggo pesenan akeh
Layanan Penyetor	Pasokan akeh titik, kustomisasi non-standar, pengadaan siji-mandeg campuran

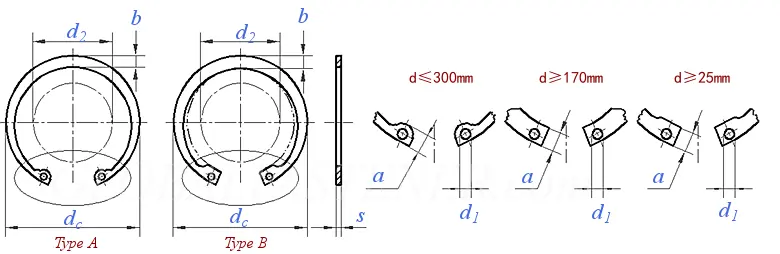

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Diameter nominal d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	maks	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Ukuran Nominal	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	maks	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	maks	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
saben 1000 unit ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Diameter nominal d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Ukuran Nominal	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	maks	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	maks	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
saben 1000 unit ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Diameter nominal d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	maks	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Ukuran Nominal	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	maks	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	maks	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
saben 1000 unit ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Diameter nominal d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	maks	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Ukuran Nominal	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	maks	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	maks	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
saben 1000 unit ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Sorotan Keunggulan Produk & Skenario Aplikasi Lintas Industri

1. Struktur clamping bolongan jero profesional cocog karo ukuran alur bolongan standar, nyedhiyakake pasukan clamping elastis circumferential seragam, kanthi efektif mbatesi gerakan aksial bantalan, poros lan bagian pin kanggo nyegah detasemen komponen internal.

2. Proses perawatan panas integral sing ketat nambah stabilitas elastis lan ketangguhan mekanik, njamin ora kesel elastis, istirahat utawa patah sawise getaran jangka panjang lan perakitan bola-bali, njaga akurasi watesan sing tepat jangka panjang.

3. Desain bolongan pindho simetris ndhukung instalasi expansion cepet lan disassembly karo tang circlip khusus, nemen Ngapikake efficiency Déwan produksi lan mengko penak pangopènan peralatan, cocok kanggo produksi kumpulan industri gedhe-gedhe.

4. Rampung tanpa burr ultra-lancar nglindhungi tembok bolongan njero lan bagean sing cocog karo presisi saka abrasion lan ngeruk, ngindhari karusakan perakitan lan jitter peralatan, njamin operasi stabil struktur mekanik presisi.

5. Solusi perawatan materi lan permukaan sing macem-macem adaptasi karo macem-macem skenario kerja, digunakake ing komponen pneumatik hidrolik, bagean presisi otomotif, peralatan rumah tangga, peralatan otomatis lan struktur watesan posisi bolongan teknik mekanik.

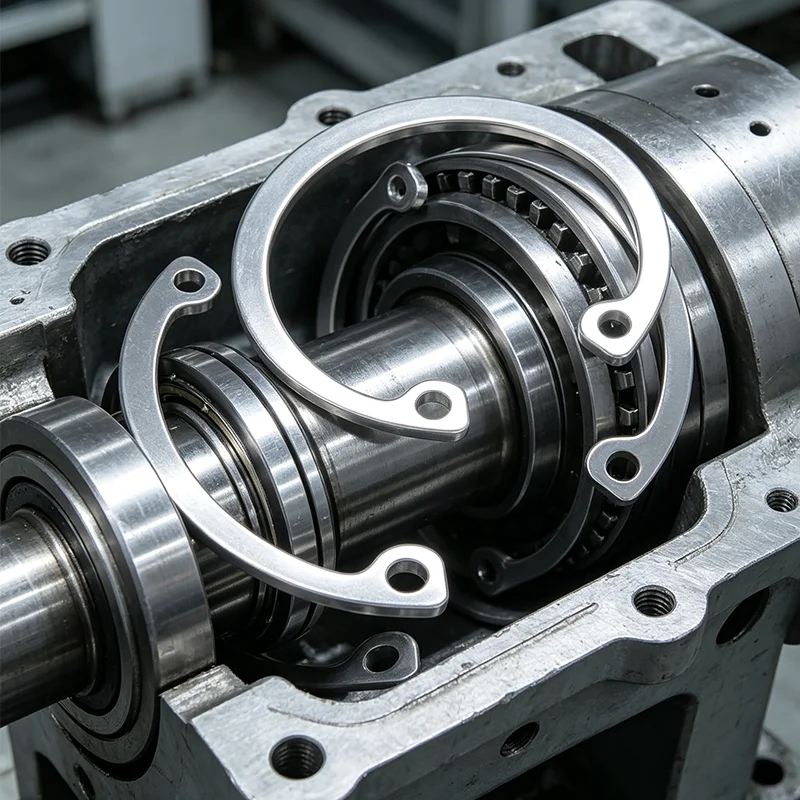

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

Q1: Apa tujuan utama DIN 472 circlip?

A1: DIN 472 punika circlip bolongan internal, diinstal nang bolongan wis dibukak lan ditempelake ing grooves bolongan. Kang digunakake kanggo mbenakake lan matesi dibangun ing bantalan, shafts lan bagean silinder kanggo nyegah sumbu Mudhun mati lan pamindahan komponen internal.

Q2: Bentenipun tombol antarane DIN 472 lan DIN 471?

A2: DIN 471 punika circlip njaba kanggo batang clamping njaba karo bukaan metu; DIN 472 minangka circlip internal kanggo clamping njero bolongan kanthi bukaan mlebu. Loro-lorone duwe arah kaku struktur ngelawan lan rampung non-diijolke, mbentuk pesawat lengkap poros lan bolongan watesan fasteners.

Q3: Apa DIN 472 circlip gampang deform sak instalasi?

A3: Ora. Produk kita nganggo perawatan pengerasan baja musim semi profesional kanthi ketangguhan lan kaku sing kuat. Instalasi expansion alat standar ora bakal nimbulaké deformasi permanen, lan circlip bisa cepet mbalek menyang ukuran standar kanggo clamping nyenyet.

Q4: Apa skenario sing cocog kanggo DIN 472?

A4: Iki digunakake kanggo kabeh skenario watesan bolongan sing dibangun, kayata bolongan katup hidrolik, bolongan bantalan motor, bolongan perakitan peralatan, bagean silinder, bolongan instrumen presisi lan struktur mbenakake rongga njero mekanik otomatis.

Q5: Apa circlips bolongan non-standar bisa disedhiyakake?

A5: Nggih. We ndhukung ngatur diameteripun njero lan njaba khusus, kekandelan, ukuran cocog alur lan perawatan lumahing anti-karat dhuwur kanggo syarat watesan pribadi posisi bolongan mechanical khusus.
